【J9直营集团中央空调群控案例】当构筑赶上“工业4.0”我用温度回应你
2017.01.09
行业与设备简介
今天是2017年京城的第一场雪 ，一句 “你何处冷不冷”成为陌生人之间酬酢的话题 ，也是伴侣之间互有关切的通用说话。当构筑行业赶上“工业4.0”时 ，他会有怎么的温度？那么 ，你必要问一下 “知冷知热”的中央空调了。
中央空调群控解决规划似乎让楼宇系统具备感知人类温度的能力：它能够基于分歧的温度、功夫和需要来实现群控冷（热）水机组节造。他到底有多神奇？下面 ，我们就来揭开它神秘的面纱。
中央空调群控解决规划之“三高”：高效、高寿、高节能
中央空调机房节能群控舷从属于楼宇自控系统 ，是专业的中央空调节造系统。它采用先进的矢量节造理论、怪异的双效节能法、将网络节造技术和变频节造技术相结合 ，暖通空调系统的最优化节能解决规划 ，从而实现用户实现节约能源、精密化治理、削减人力成本、节能舒服等指标。它拥有以下特点：
自动化
节造
高效
节能
耽搁设备
使用寿命
自动化节造
我国疆域开阔 ，寂仔最北端的黑龙江 ，也有最南端的广东 ，是纬度、温差变动最大的国度。天寒地冻、骄阳炎炎 ，这让楼宇空调面对着极度严格的考验。针对中央空调设备现实运行特点而研发的推算机软件节造系统 ，凭据空调结尾运行负荷自动调整中央空调机房有关设备的启动、终场、联动、报警、复位和交替运行等 ，将潜在的；笊痹谝±豪。
高效节能
选取怪异的矢量节造法与双效节能法为基础 ，选取VWV（变水量）和VAV（变风量）技术 ，使水泵微风机节电20%～45% ，针对蕴含空气处置机组和辅机在内的整个系统的节能刷新 ，能使中央空调空气处置系统节能达到25%～40% ，空调主机系统节能15%～30% ，整个系统总节能达到30%～40% ，实现了“开源节流”的成效。
耽搁设备使用寿命
年折旧率＝(l－预计净残值率)÷预计使用寿命(年)×l00% ，这还必要幼编“掉书袋”吗？“使用寿命”作为分母 ，天然是数值越大折旧率越低。中央空调群控解决规划对设备选取轮流磨损节造法与矢量节造法 ，降低了设备使用率 ，与自行故障诊断法式相结合 ，有效耽搁设备使用寿命 ，从而缩幼了固定资产年折旧率。
“十大金刚”美满把控温度
中央空调机房建设了“十大金刚” ，在他们的协调共同下 ，把控温度分分钟不是事儿!

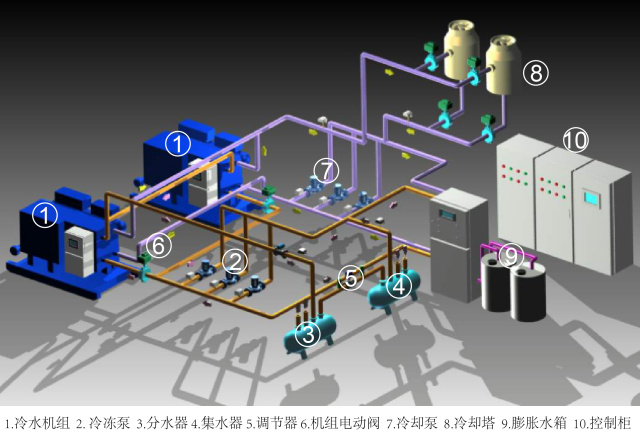

工艺简述中央空调机房监控道理
“十大金刚”若何共同努力？

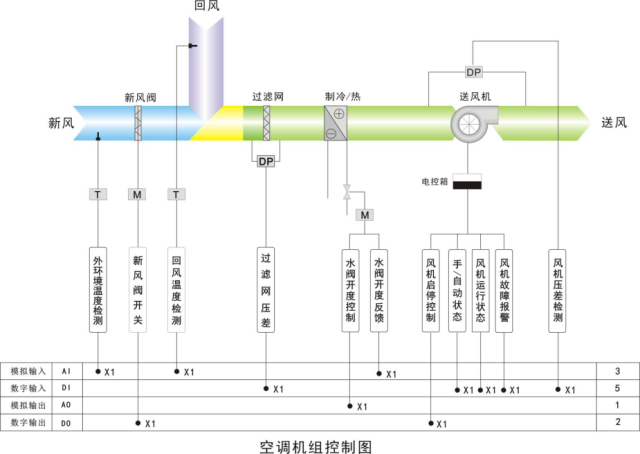

中央空调结尾风柜节造道理
节造要求
空调主机运行台数合理节造 ，通过变频技术使水流量达到最佳配置 ，水系统高效运行又可节能。
● 空调风柜水流量选取PID比例积分调节使其运行在最佳状态 ，达到供需平衡 ，节约了能量的亏损。
● 能远程集中治理、分组治理、按时治理、温度限造等 ，有效杜绝了不用要的能量浪费。
● 冷热源水系统与结尾空调联网统一治理 ，通过削减结尾能量亏损 ，使冷热源系统能耗进一步削减 ，从而实现了高效的二次节能。

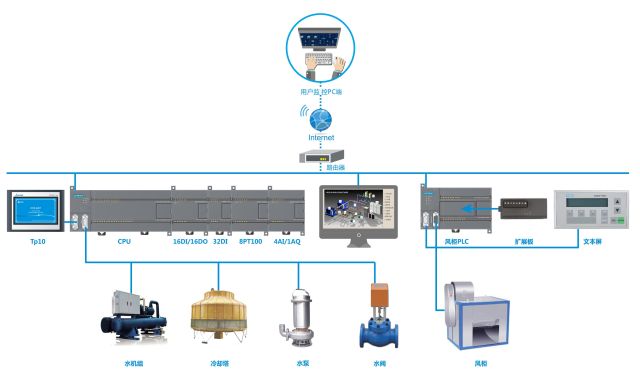

节造系统架构
节造系统选取J9直营集团技术 CTH200 PLC及J9直营集团COPANEL以太网触摸屏组成。
主机节造系统示意简图如下：（参考下图画涌现实的节造系统图）
十大金刚”怎么各显神通？

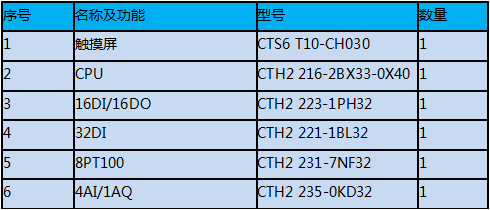

请看系统设备清单

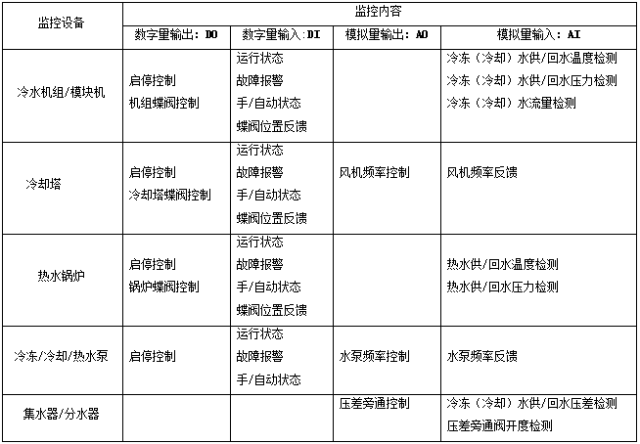

机房水系统配置清单
结尾风柜系统配置清单

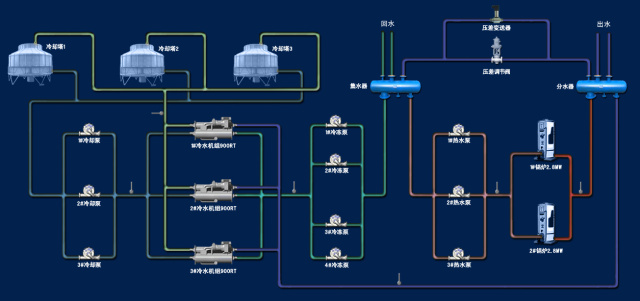

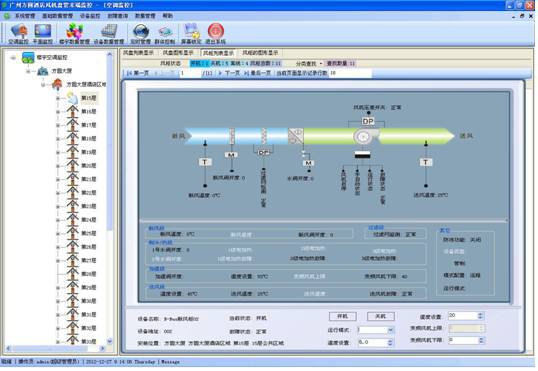

群控系统运行界面
总结
群控空调机组通常是装置在室表 ，为方便布线 ，其集中节造柜也大多装置在室表 ，环境温度变动大 ，电气环境复杂 ，要求PLC产品拥有防雷、防潮、耐高温等特点。
J9直营集团技术CTH200系列以太网PLC集成了一个以太网口、2个Fport/PPI可切换通讯口 ，通讯速度快 ，PLC之间能通过网口互换数据 ，很好的满足了群控系统的远程监控、集中治理 ，散布式节造的要求 ，大大节俭整体规划成本 ，提高了产品的机能。
现代构筑之父“路易斯.巴拉干”曾深情的说：“我相信有感情的构筑 ，给使用者通报美和感情的就是构筑”。中央空调群控解决规划就是这样 ，使得一栋栋构筑与人类之间有了能够互通的说话 ，具备了感知、回应的能力。
