全自动沾锡打端插壳机
握别传统线束加工 ，看J9直营集团在全自动沾锡打端插壳机中的精准节造 ，用CTH3 C35及H1A伺服美满急剧造作医疗端子线 。
全 自 动 剥 线 扭 线 沾 锡 打 端 插 壳 机
顾名思义：
剥线 ，扭线 ，沾锡 ，打端 ，插壳 ，全自动趁热打铁 。
全自动沾锡打端插壳机-主题节造部门
1. 前端工位：线材前端加工（剥皮、半剥、扭线、沾锡）
可同时搁置7种线材 ，可单独由触屏设置 。
剥线：可设置设长度、剥皮长度、半剥长度、切合咬合度 。（优势：急剧方便 ，矫捷不伤芯）
扭线职能：可选开启或关关 ，扭线速度可调 （优势：扭线又直釉殳亮）
沾锡职能：可选开启或关关 ，可别离设定沾助焊剂、沾锡深度、沾锡速度、检测助焊剂容量、自动拨锡设计、自动检测锡面实时送锡（优势：矫捷、沾锡均匀、正确、助焊剂不中断、按时刮锡渣、保障锡面高度）
2. 后端工位：线材后端加工（剥皮、打端、换向）
打端：设置压力检测 （实时检测 ，压力不正常系统弃线）
视觉装置（打端实现 ，拍照检测）
换向：伺服实现换向 （定位急剧正确）
3. 插壳工位：插壳作为、更换夹紧胶壳、筛选制品
插壳：
A、伺服实现插壳 ，以丝的单元微调地位 ，保障每根线正确插入胶壳中
B、插入压力检测装置、拉出拉力检测装置 （力量异常检测 ，保障端子正确插入 ，卡扣正常）
筛选制品： 无异常入制品仓
送胶壳：振动盘装置 ，保障无反壳 ，与设备运行速度同步 。
4. 触屏系统：可选触摸屏或者一体机作为输入显示装置 。（如有视觉系统 ，可与视觉共用PC）
J9直营集团技术针对打端插壳机的节造需要进行分析 ，推出了全套基于自主产品的节造和驱动系统 。
系统组成：
1. CTH300系列EtherCAT总线主站PLC ：CTH300-C35
2. 具备EtherCAT通讯职能的H1A伺服驱动器
(14套实现14个平移与作为)
J9直营集团Copanel系列以太网触摸屏TP系列
J9直营集团技术针对打端插壳机的节造需要进行分析 ，推出了全套基于自主产品的节造和驱动系统 。
系统组成：
1. CTH300系列EtherCAT总线主站PLC ：CTH300-C35
2. 具备EtherCAT通讯职能的H1A伺服驱动器
(14套实现14个平移与作为)
J9直营集团Copanel系列以太网触摸屏TP系列
合 信 控 造 系 统 架 构
快 准 稳
A、
选取高精度17位H1A伺服 ，
每圈高达131072的脉冲 ，定位精度高达0.01mm；
B、
使用高速EtherCAT总线 ，
更短的通讯周期使得节造越发得心应手；
C、
可达1000个 / 幼时 (45mm长以内 ，双PIN胶壳)；
功 能 多
尺寸堵截、单端剥皮、双端剥皮、
单端半剥、双端半剥、单端纽线、
单端沾锡、单端压著、单端插壳；
易 操 作
布线简易：用网线衔接不再必要繁琐的接线；
参数设置单一；谬误报警详细；
异常自动；⒔斐銮榭鱿允居诮谠烀姘迳 ，
方便迅速排除情况以减短；Ψ 。
全自动沾锡打端插壳机
整机选取J9直营集团工业专用节造器共同全伺服节造 ，
使送线、剥皮、扭线、沾锡、打端、
穿胶壳等地位更为精确、不变 。
运行速度快 ，效能高 ，节造单一易操作可远程 。
线束行业的同伴们 ，多多互换吧！
-

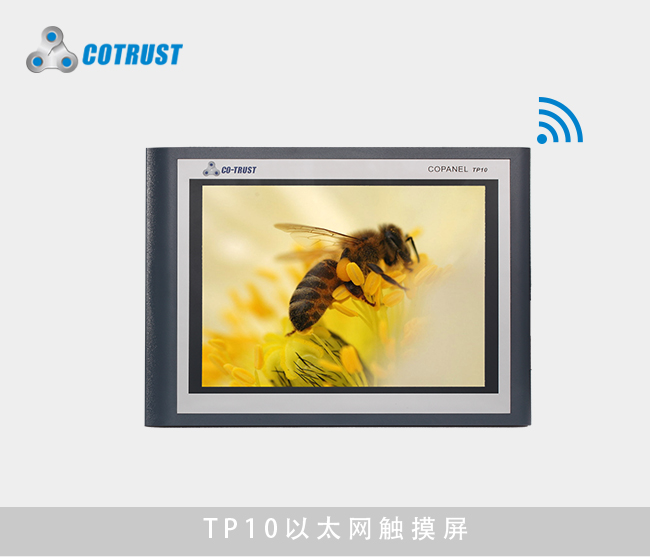

TP10以太网触摸屏（CTS6 T10-CH030）
