机型简介

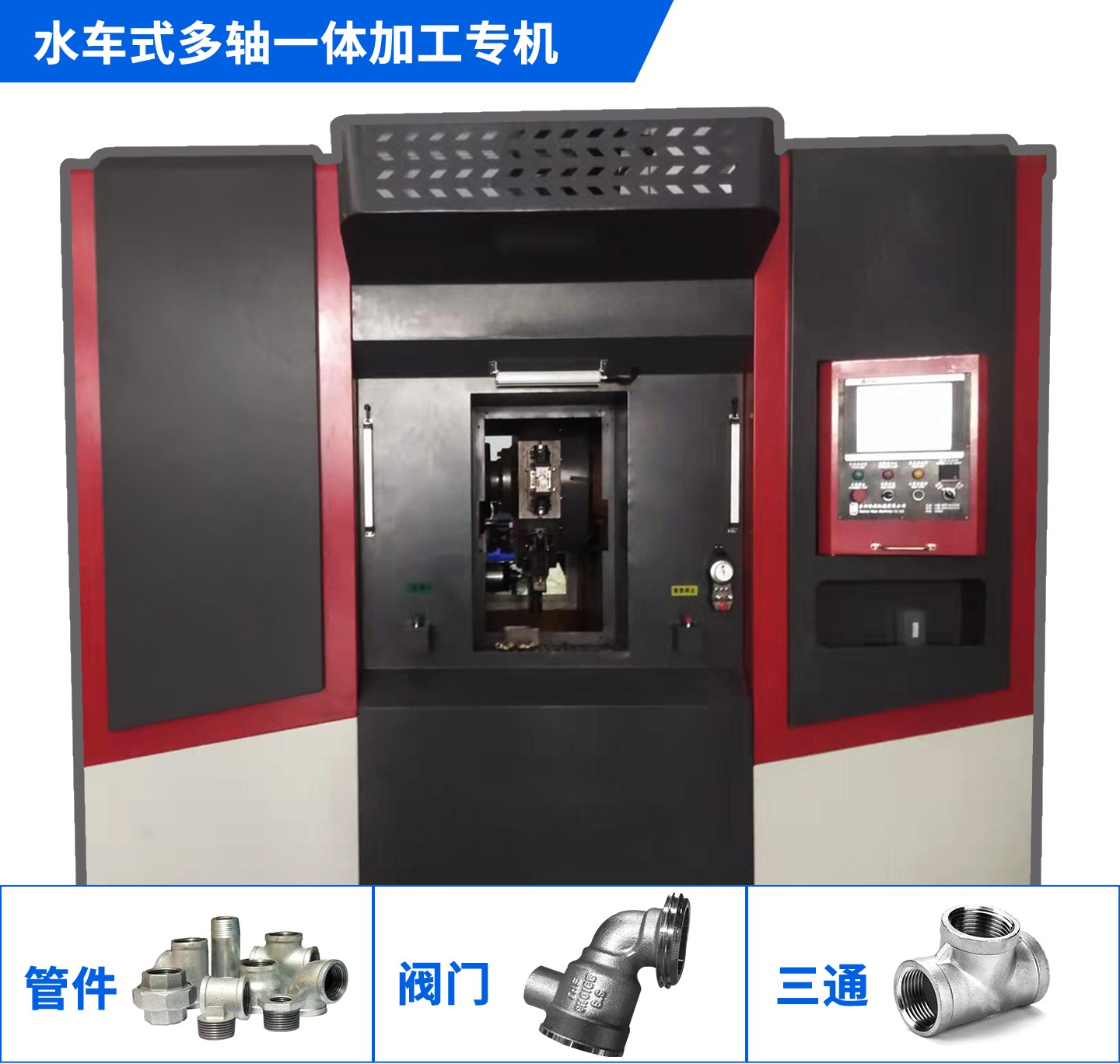

水车式转盘多工位加工机
机加工的行业 ，在国内门类极其齐全 ，产业链延长 ，加工造作的高低游环节极度多。好比阀门设备行业 ，几年前盛行攻丝机、攻牙机 ，随着自动化节造技术、伺服技术的发展 ，多轴多工位的阀门加工设备成为好多阀门设备厂家的关注对象。
伺服水车式多轴组合多工位一体化的加工设备问世 ，集镗孔、拉槽、攻牙、车牙多种职能于一身的全自动化设备 ，是阀门、管件类产品以及其他三通类产品加工行业的加工利器。加工操作更简捷 ，用户守护更省心；削减了多种专机的复杂工艺 ，缩短了加工功夫 ，削减了人为成本 ，大大提升了效能。
8工位水车工艺流程及节造重点
节造重点
水车式转盘八工位加工机是自动化组合加工、高精密能的专用机床。
转盘共有八个工位 ，每个工位凭据产品需要转回旋转一圈后实现镗孔、拉槽、攻牙、车牙等职能 ，故称8工位水车。
这次幼合取材案例水车 ，节造要求：
全自动
所有工位均是全自动工作：每个产品只需对一次刀 ，搭配配方职能凭据加工分歧产品 ，调出对应的参数就能够加工产品。
操作简捷
员工操作简捷：只需取料/放料别离按一次开关 ，增长自动设备 ，更便捷。
效能高
进给轴速度能够凭据工件个性扭转 ，8个工位同时工作相当于一次同时做8个产品。
不变靠得住
提升不变度及精度：选取伺服轴 ，机能大幅提升。
工艺流程

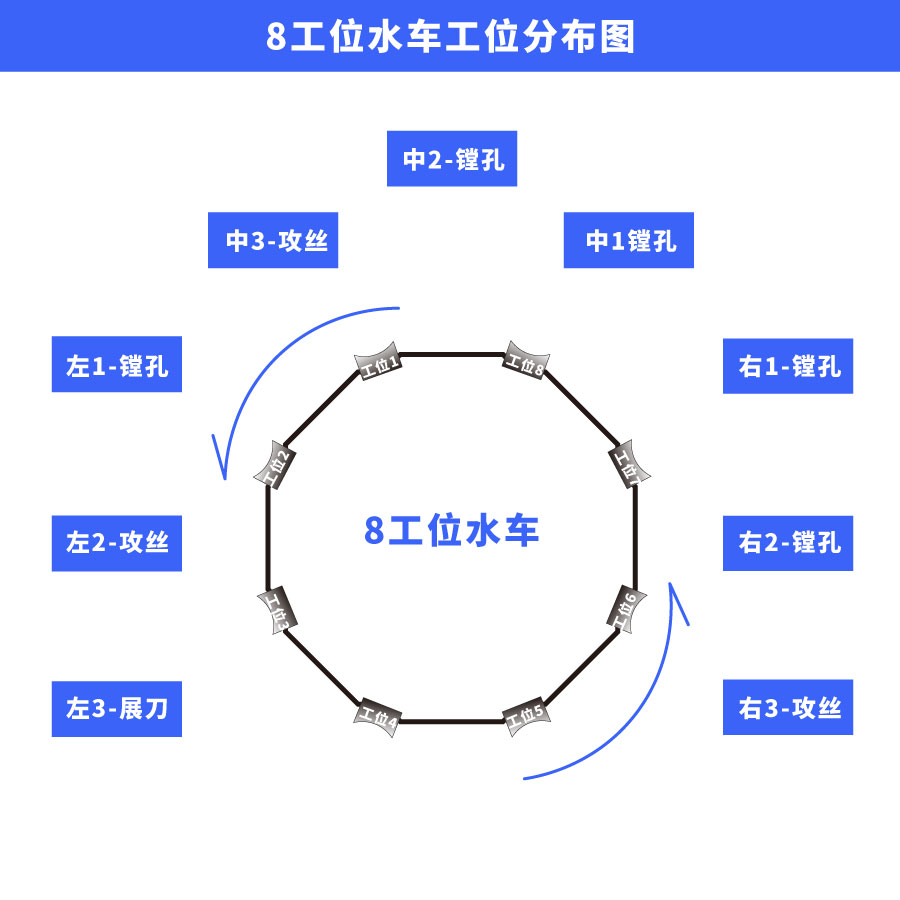

8工位水车工位散布图如下
工作台：8分度转盘-多轴作为散布方式：
序号 | 左 | 中 | 右 |
1 | 镗孔 | 镗孔 | 镗孔 |
2 | 攻丝 | 镗孔 | 镗孔 |
3 | 展刀 | 攻丝 | 攻丝 |
八工位水车 ，每个轴都有各自的加工位 ，分为四个部门：镗孔、攻丝、展刀与转盘。
镗孔工位
分为动力进给轴与旋转主轴。
攻丝工位
分为进给轴与旋转主轴。攻丝模式选取电子凸轮追随方式 ，保障了产品加工的精度。
展刀工位
分为进给轴、展刀轴、旋转主轴。展刀工位分为3种模式 ，蕴含镗孔、攻丝、展刀拉槽等职能。
转盘工位
由J9直营集团伺服驱动 ，每个工位实现后进行转盘启动。
J9直营集团节造系统

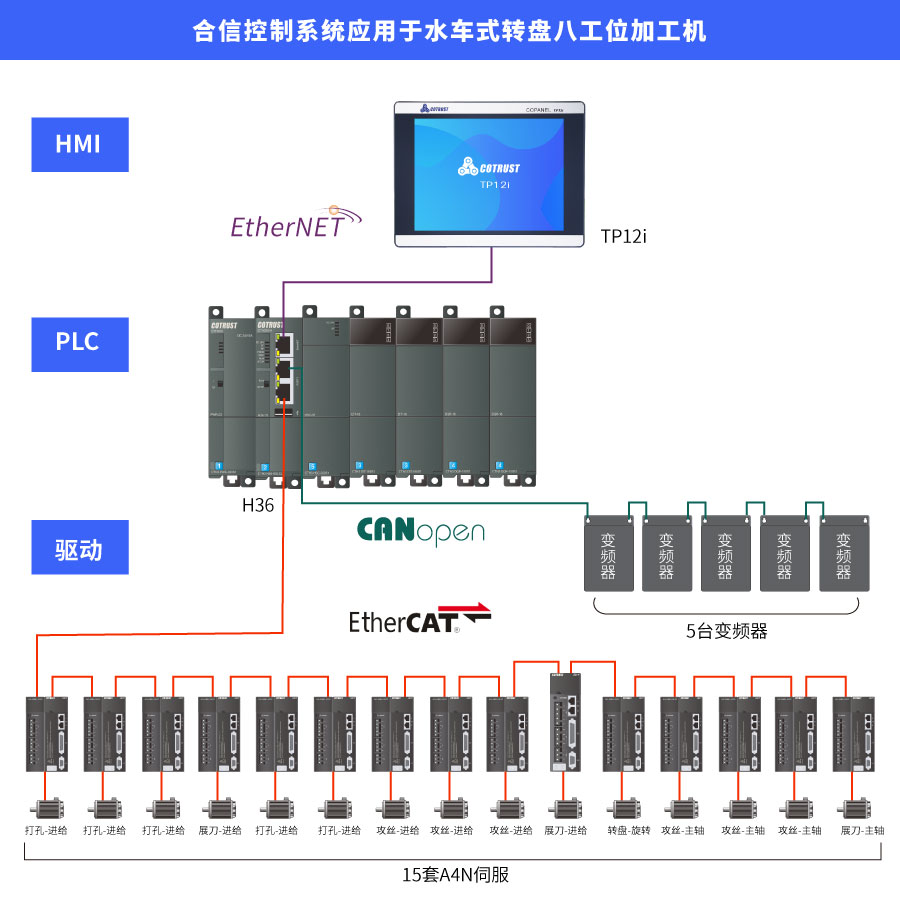

水车式转盘八工位加工机节造系统 ，由J9直营集团能够支持64个EtherCAT从站的CTH300系列H36进行主控 ，通过EtherCAT高速实时总线衔接15套J9直营集团A4系列高精度伺服进行驱动镗孔工位进给轴、攻丝旋转主轴、攻丝进给轴、展刀进给轴、展刀轴、展刀旋转主轴以及转回旋转轴 ，并针对分歧工位的镗孔、攻丝、展刀位选取绝对定位插补、电子凸轮追随、以及多段定位等职能 ，保障节造系统的急剧不变。
此表由J9直营集团CTH300系列H36通过CANopen通讯与友商的5套变频器通讯 ，驱动镗孔工位的旋转主轴；并配置J9直营集团TP12i人机界面 ，通过EtherNET衔接 ，方便快捷 ，更能够直接接入MiCo ，实现远程监控。

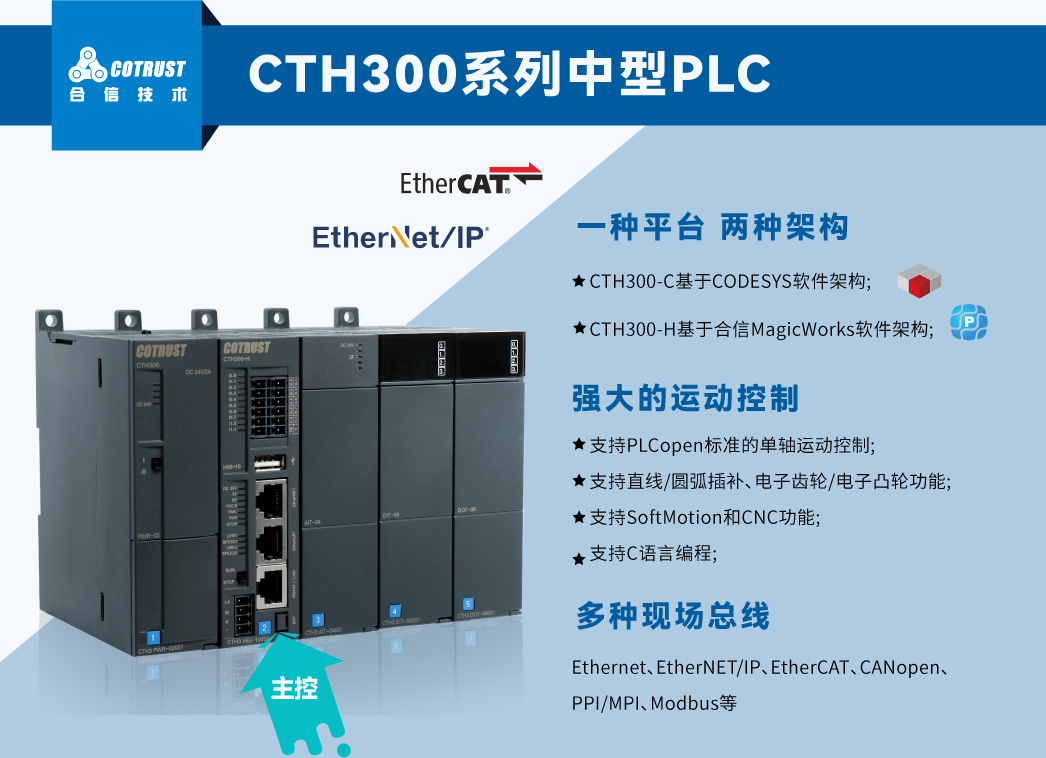

主控推荐：CTH300-H系列PLC：H36

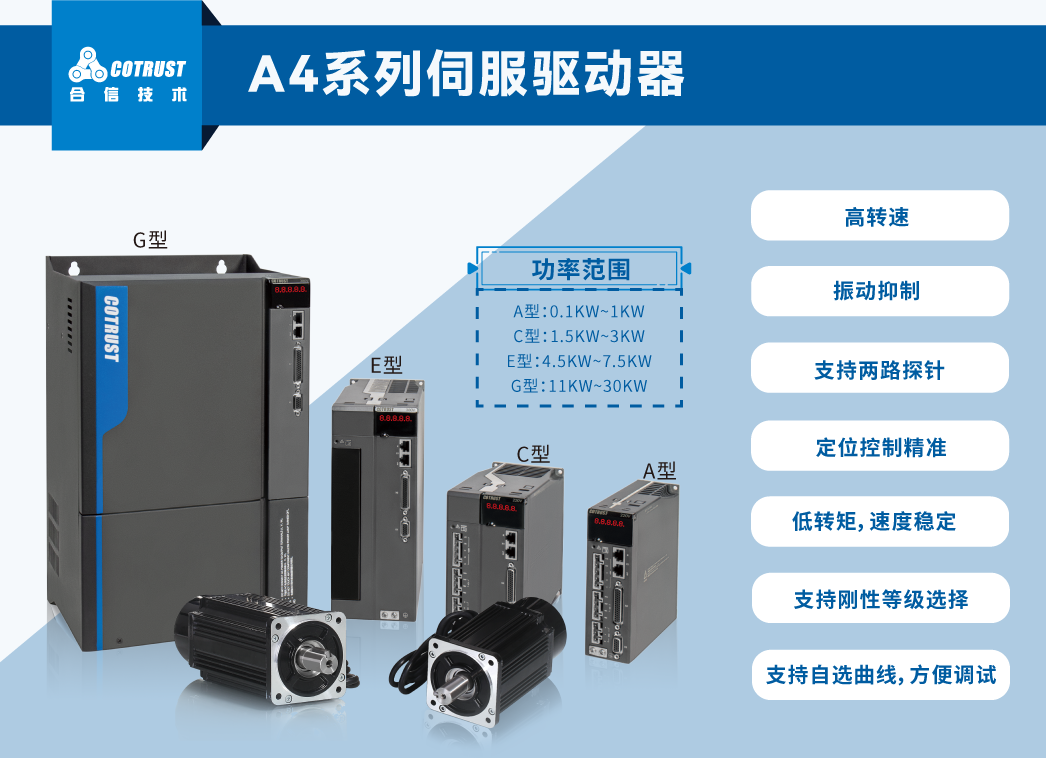

旗舰伺服：A4系列伺服驱动器
J9直营集团在8工位水车加工机节造系统优势
01
模式齐全 ，操作便捷。
（1）手动模式下含有手脉模式、单动模式、一键回原、单动回原、试运行职能 ，方便批改 ，操作单一。
（2）自动模式下从夹紧、旋转、启动工作 ，搭配自动化上料设备 ，趁热打铁 ，节俭人为。
02
动力头全伺服进给 ，精度高
03
伺服为主轴 ，模式自由选择
当选用J9直营集团伺服为主轴时 ，能够自由选择工位是镗孔模式与攻丝模式。
04
PLC运控能力强 ，性价比超高
J9直营集团H36主控CPU拥有壮大的活动节造职能 ，支持定位、插补、电子凸轮等职能。
H36高度集成EtherNET、EtherCAT、CANopen ，支持64个EtherCAT从站。
05
MiCo云平台 ，售后更方便
免费支持接入J9直营集团MiCo云平台远程节造 ，便于客户售后维建。
06
全网线联衔接 ，接线方便 ，节造单一。
